GD3791、GD3793 RTD、TC( 回路供電 ) 隔離式安全柵

回路供電型隔離式安全柵, 將現場的熱電阻、熱電偶、毫伏信號轉換成 4 ~ 2 0 mA 電流信號, 從危險區隔離傳送到安全區。它具傳感器斷線報警指示功能,熱電偶輸入具有冷端自動補償功能, 它是智能型的, 可通過手持編程器對熱電偶的分度號、量程范圍等進行組態。
微信圖片_20210821114802
產品描述
參數

  回路供電型隔離式安全柵, 將現場的熱電阻、熱電偶、毫伏信號轉換成 4 ~ 2 0 mA 電流信號, 從危險區隔離傳送到安全區。它具傳感器斷線報警指示功能,熱電偶輸入具有冷端自動補償功能, 它是智能型的, 可通過手持編程器對熱電偶的分度號、量程范圍等進行組態。



主要技術參數


適用場所:安裝在安全場所,可與處于 0 區、1 區、2 區,Ⅱ C、Ⅱ B、Ⅱ A,T4 ~ T6 危險場所的本安儀表相連

供電電壓:12 ~ 30V DC

電源保護:電源反向保護

消耗電流(24V 供電,20mA 輸出時):

安全側信號:

    電流輸出:4 ~ 20mA

    負載電阻:RL ≤ (Ue-12)/0.021Ω

危險側信號:

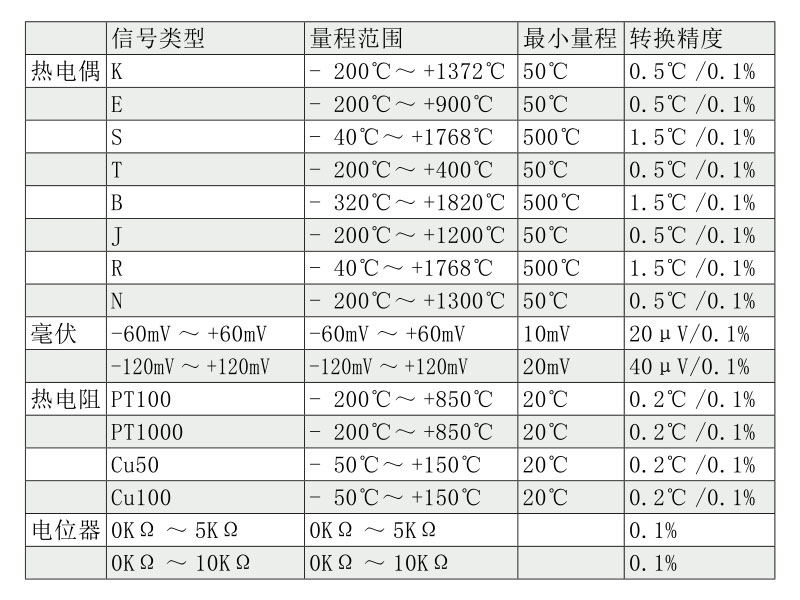

輸入信號:見下 " 輸入信號類型和量程一覽表 "

溫度漂移:0.01%F.S./℃

冷端補償:±1℃(補償溫度范圍:-20℃~ +60℃)

響應時間:1s 達到最終值的 90%

電源保護:電源反向保護

轉換精度(20℃):見右下表

電磁兼容性:符合 GB/T 18268(等同 IEC 61326-1)

使用環境溫度:-20℃~ +60℃

絕緣強度:非本安端~本安端 ≥ 2500V AC

絕緣電阻:非本安端~本安端 ≥ 100MΩ

適用現場設備 : 二線制,三線制熱電阻、熱電偶和毫伏信號

儀表結構:德國菲尼克斯公司塑殼結構

重量:約 100g

c22-

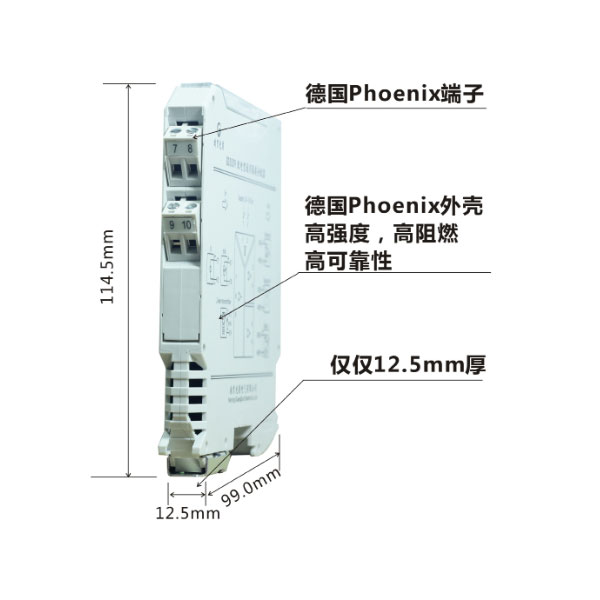

實物圖


GD3501c22-

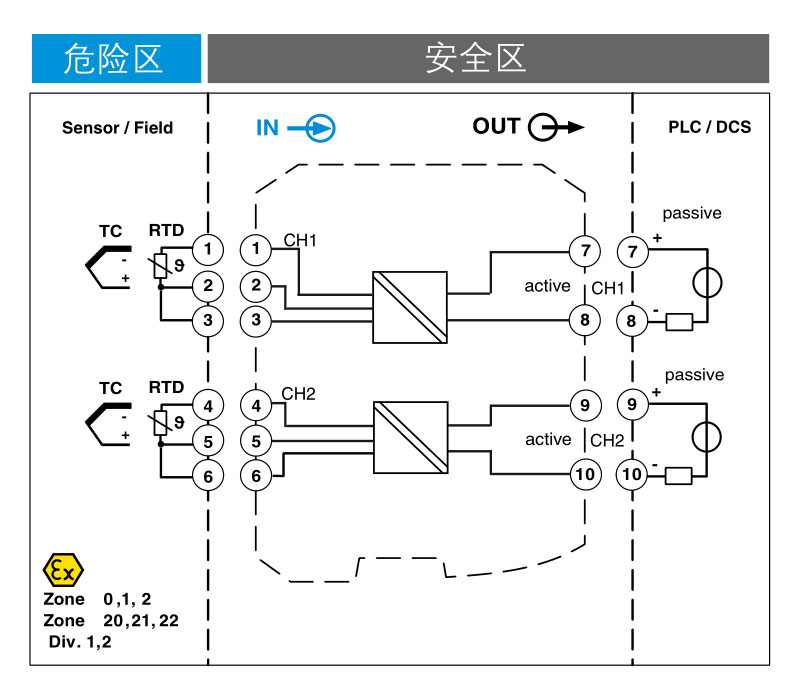

接線圖


c22-

注:GD3791 僅包含輸入 1 與輸出 1

  GD3793 輸入部分包含輸入 1、2,輸出部分包含輸出 1、2



防爆認證


國家防爆電器產品質量監督檢驗中心

防爆標志 :[EX ia Ga] II C

最高電壓:Um=250V

認證參數(1,2;1,3;4,5;4,6 端子間):

Uo =6.51V,Io =5.7mA,Po =9.3mW

Ⅱ C:Co = 8.3μF, Lo = 70mH

Ⅱ B:Co = 350μF, Lo = 700mH

Ⅱ A:Co = 700μF, Lo = 700mH

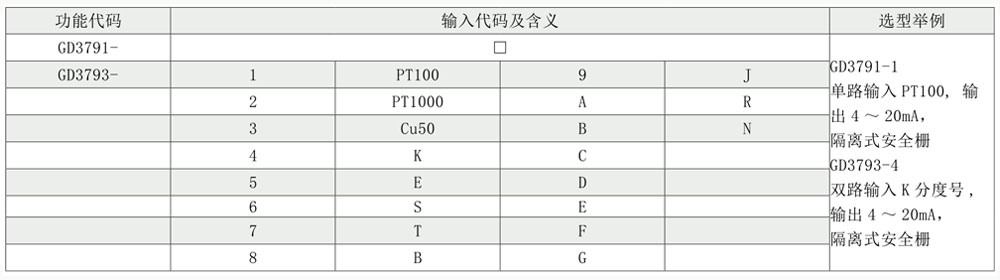

訂貨關鍵代碼


c22-

關鍵詞:
GD3791、GD3793 RTD、TC( 回路供電 ) 隔離式安全柵
